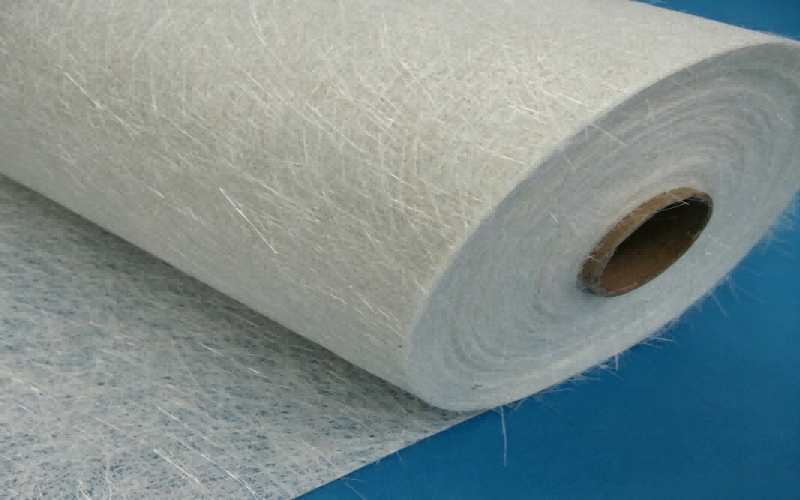

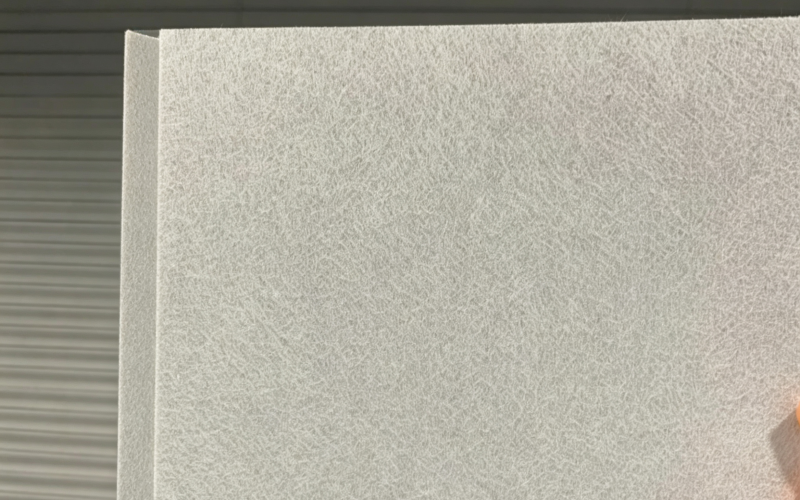

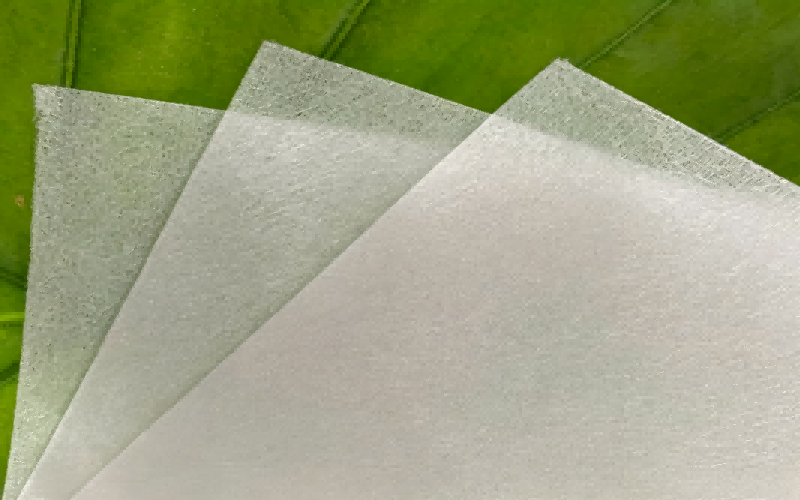

SAFM40 Fußmatte (40 g/m²)
Wir haben dieses 40 g/m² schwere Gewebe speziell für die Herstellung mehrschichtiger PVC- und Vinylböden entwickelt. Es fixiert die Schichten effektiv, verhindert das Aufrollen der Kanten und reduziert Materialverschwendung.
-
In Verbindung stehende Artikel
-
![SAST30-E Glasfaser-Oberflächengewebe (30 g/m²)]()
SAST30-E Glasfaser-Oberflächengewebe (30 g/m²)
-
![SAFT50-T15 beschichtetes Gewebe (50 g/m²)]()
SAFT50-T15 beschichtetes Gewebe (50 g/m²)
-
![SAST27-W Oberflächengewebe (27 g/m²)]()
SAST27-W Oberflächengewebe (27 g/m²)
-
![SAST40 Glasfaser-Oberflächengewebe (40 g/m²)]()
SAST40 Glasfaser-Oberflächengewebe (40 g/m²)
-
![Gleichmäßige Verteilung im Nassvliesverfahren Glasfaserschleier]()
Gleichmäßige Verteilung im Nassvliesverfahren Glasfaserschleier
-
![Hitzebeständiges Glasfaservlies für Bauzwecke]()
Hitzebeständiges Glasfaservlies für Bauzwecke
SAFM40 Fußmatte (40 g/m²)
Verhindert Schrumpfung und Verformung mehrschichtiger Vinylböden.
SAXOBRAN® – Dieses 40 g/m² starke Gewebe wurde speziell für die Herstellung von mehrschichtigen PVC- und Vinylböden entwickelt. Unser Team stellte fest, dass sich herkömmliche Trägermaterialien unter Hitzeeinwirkung verschieben. Dies führt zu kostspieligen Maßabweichungen beim Heißpressen. SAFM40 fixiert die einzelnen Lagen sicher, reduziert das Aufrollen der Kanten und verhindert Materialverschwendung.
Industrielle Probleme gelöst
Schichtablösung und Blasenbildung
Billige Trägertücher nehmen das PVC-Harz nicht schnell genug auf. Dadurch wird Luft zwischen den Schichten eingeschlossen, was nach dem Heißpressen zu Blasenbildung führt und die gesamte Charge unbrauchbar macht.
SAFM40 kann flüssiges PVC-Plastisol innerhalb von 3 Sekunden absorbieren. Es entstehen keine Blasen, und es bildet eine starke Verbindung ohne Lufteinschlüsse zwischen den Schichten.
Dimensionsschrumpfung und Kantenaufrollung
Die hohe Hitze während der Vinyl-Rückseitenkaschierung führt zu schlechter Dehnbarkeit und Verformung des Fiberglases. Die abgekühlten Bodenfliesen rollen sich an den Kanten auf.d. Die abschließenden Qualitätskontrollen bestehen nicht.
Hält bis zu200 °CLinientemperaturen ohne Schrumpfung. Hält die endgültige Blechgröße mit weniger als0,1 %thermische Dimensionsänderung.
Konstruierte Eigenschaften
Vollständige Oberflächenverdeckung
Liegt vollständig flach auf, um raue Trägerfolien abzudecken und den Vinyl-Druck auf der Oberseite glatt zu halten.
Schnelle Harzbenetzung
Hervorragend kompatibel mit PVC-Plastisolen und Acrylklebern, um Ihre Laminieranlage zu beschleunigen.
Hohe Zugstabilität
Widersteht hoher Zugspannung in Längsrichtung, ohne zu reißen, zu brechen oder sich an den Rollen zu verengen.
Tabelle der technischen Spezifikationen
| Technischer Parameter | Standardwert | Testgrundlage | Technischer Zweck |
| Flächengewicht | 40 g/m² (±8 %) | ISO 3374 | Gewährleistet einen gleichmäßigen Harzverbrauch über die gesamte Rollenbreite |
| Zugfestigkeit (MD) | ≥ 180 N/50 mm | ISO 3342 | Verhindert das Brechen der Schnur unter hoher Seilspannung |
| Zugfestigkeit (CD) | ≥ 80 N/50 mm | ISO 3342 | Verhindert Breitenschrumpfung beim Heißpresslaminieren |
| Dicke | 0,35 mm | ISO 4603 | Gewährleistet nach dem Pressen ein ebenes, vorhersehbares Bodenprofil. |
| Feuchtigkeitsgehalt | ≤1,0 | ISO 3344 | Verhindert Dampfblasenbildung und Blasenbildung bei hohen Temperaturen |
Verarbeitung, Verpackung & Logistikqualität
1
Temperaturbereich
Die Brötchen zwischen 18:00 und 18:00 Uhr an einem trockenen, überdachten Ort aufbewahren.15 °C und 35 °CDie
2
Feuchtigkeitsgrenzen
Halten Sie die Luftfeuchtigkeit unter65%um die Feuchtigkeitsaufnahme zu verhindern.
3
Stapelsicherheit
Paletten maximal stapeln2 Schichtenhoch, um die Papierkerne vor dem Zerdrücken zu schützen.
Sicherung der globalen Lieferkette
Walzen- und Kernkonstruktion:Jede Rolle wird auf einer Hochleistungswickelmaschine aufgewickelt.3 ZollPappkern.
Versiegelte Barriereverpackung:Versiegelt in einer dickenPE-Schutzbeutelum die Feuchtigkeit im Meer während des Transports abzuhalten.
Anti-Shift-Beladung:Verpackt auf stabilen Holzpaletten mitAirbagsum ein Verrutschen der Container zu verhindern.
Technische Fragen und Antworten
F: Worin unterscheidet sich SAFM40 von Ihrem Standard-Allzweck-Glasfasergewebe?
A:Herkömmliches Tissuepapier verwendet ein steifes Bindemittel, das beim Biegen bricht. SAFM40 hingegen nutzt ein weiches, flexibles Acrylbindemittel. Dadurch kann sich das Tissuepapier zusammen mit dem mehrlagigen Vinyl biegen, ohne dass beim Stanzen steife Stellen oder Mikrorisse entstehen.
F: Wie erzielen wir die beste Haftungsleistung auf einer Hochgeschwindigkeits-PVC-Förderanlage?
A: Halten Sie die Vorwärmzone zwischen 160 °C und 180 °C. Achten Sie auf gleichmäßigen Anpressdruck der Beschichtungswalzen. Dadurch dringt das PVC-Plastisol vollständig durch die 40 g/m²-Bahn, bevor es die abschließende Kühlstation erreicht.
F: Wie lange ist die Haltbarkeit, wenn wir die Originalverpackung öffnen, aber nicht die ganze Rolle verwenden?
A:Nach dem Öffnen muss die Rolle innerhalb von 72 Stunden verbraucht werden. Wird sie in einer feuchten Werkstatt offen gelagert, nehmen die Glasfasern Feuchtigkeit aus der Luft auf. Dies kann beim nächsten Heißpressvorgang zu Gaseinschlüssen führen. Verschließen Sie die Rolle bei der Lagerung wieder luftdicht mit PE-Folie.
